【整車技(jì )術參數】

産品**

華通牌

公告批次

319

産品名稱

清洗車

産品型号

HCQ5042GQWEQ5

總質量(Kg)

4495

罐體容積(m3)

額定載質量(Kg)

1435

外形尺寸

6200×2090×2650

整備質量(Kg)

2930

貨廂尺寸

××

額定載客(人)

準拖挂車總質量(Kg)

駕駛室準乘人數(人)

2

鞍座**載質量(Kg)

接近角/離去角(°)

20/15

前懸/後懸

1040/1647

軸荷(Kg)

1800/2695

**車速(Km/h)

99

備注

備注：水罐罐體有效容積:1.5立方米,運輸介質: 水,密度:1000千克/立方米,罐體外形尺寸(長×長軸×短軸)(mm):1500×1200×1200。吸污罐罐體有效容積:1.80立方米,運輸介質: 液态污物,密度:800千克/立方米,罐體外形尺寸(長× 直徑)(mm):1600×1200,。水罐和吸污罐為兩個**罐體,清洗功能時用水罐, 吸污功能時用吸污罐,清洗吸污兩種功能不同時使用。防護材料:Q23**碳鋼,連接方式:左右側面及後下部防護均采用焊接連接,後部防護斷面尺寸:100×50×5,後部防護離地高度:490。随底盤選裝駕駛室;選裝罐體圍欄及外觀;選裝後部樣式

【底盤技(jì )術參數】

底盤型号

EQ1041SJ3BDF

底盤名稱

載貨汽車底盤

**名稱

東風牌

生産企業

東風汽車股份有限公司

軸數

2

輪胎數

6

軸距 (mm)

3308,2800

輪胎規格

7.00-16,7.00R16

鋼闆彈簧片數

6/6+5

前輪距

1503,1485,1519,1595

燃料種類

柴油

後輪距

1494,1516,1540

排放依據标準

GB17691-2005國Ⅴ,GB3847-2005

發動機型号

發動機生産企業

排量

功率(Kw)

YC4FA115-50

廣西玉柴機器股份有限公司

2982

85

序号

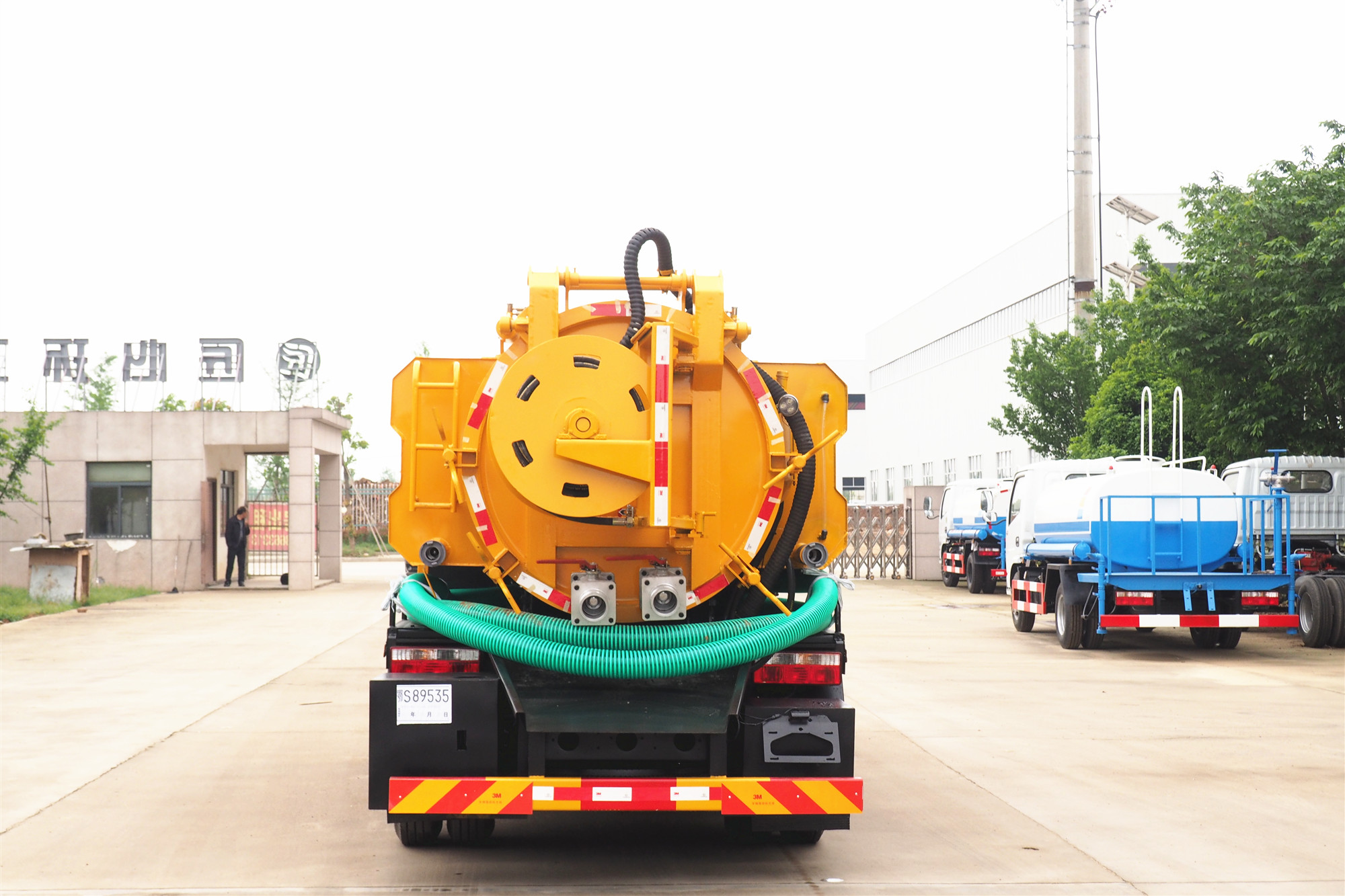

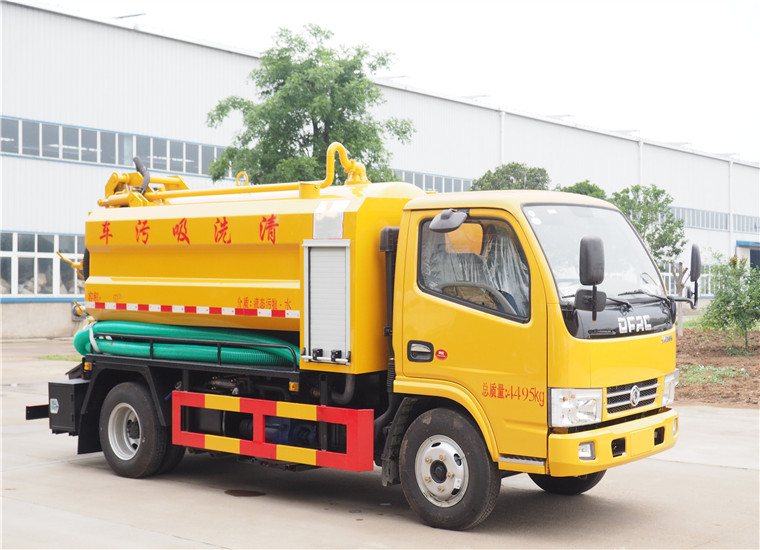

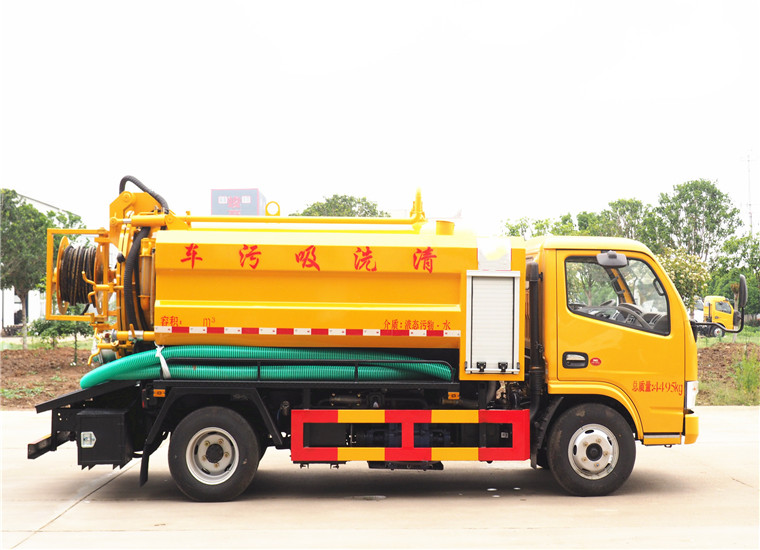

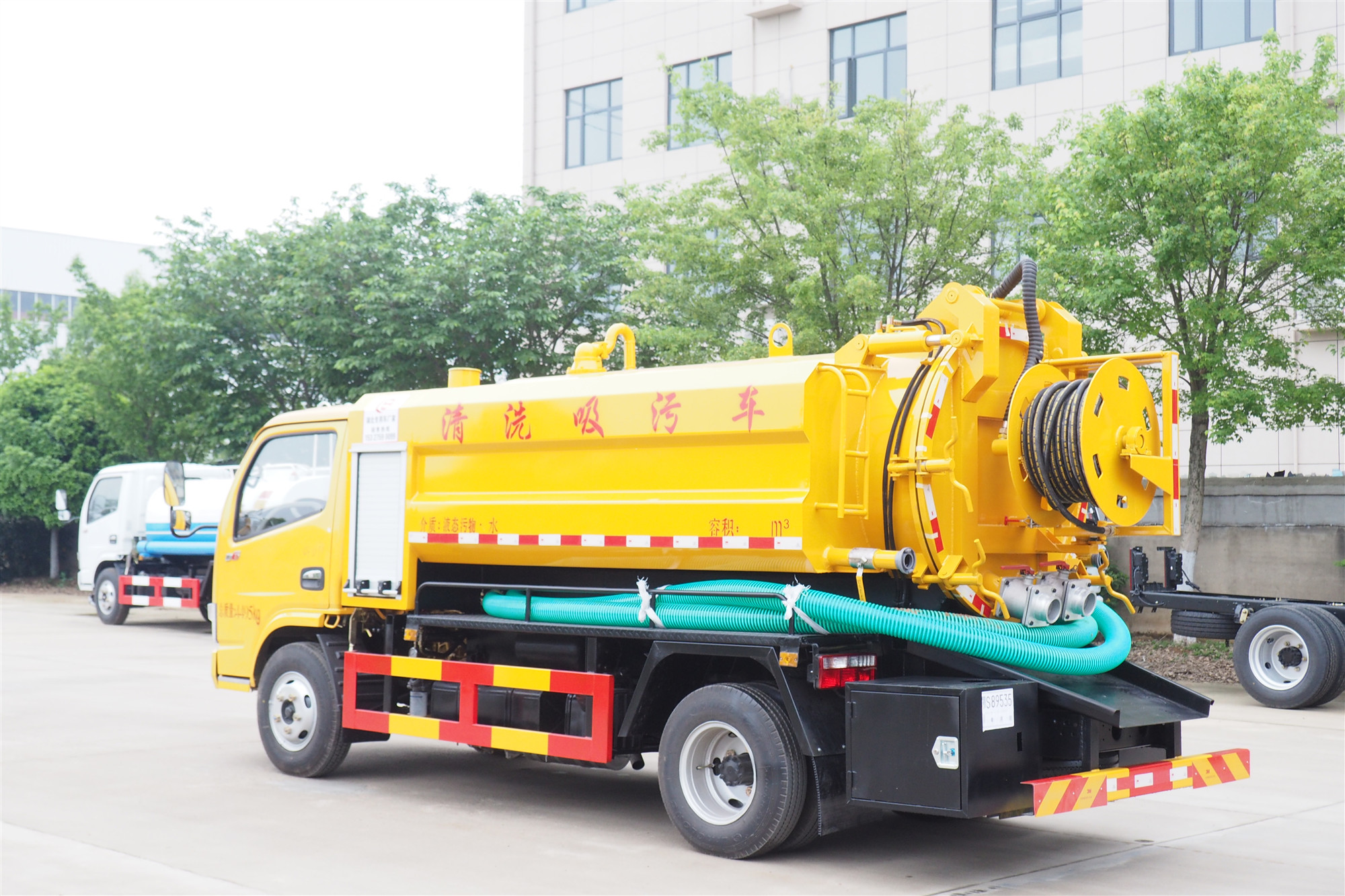

内        容（與實車圖片對應）

1

罐體及水箱外形設計協調美觀。整車顔色可選。

2

罐體為圓柱體形，蝶形封頭，采用專用模具一次旋壓成型，後蓋液壓開啓，帶手動鎖緊。後蓋密封圈耐污水腐蝕，密封圈嵌入密封槽後，與密封槽粘粘緊密，無間隙。

3

封頭采用≥6mm的優質碳素鋼闆，筒體采用5mm厚的優質碳素鋼闆，材料為Q235B，厚度負偏差符合相應**标準，為防止負壓将罐體和封頭抽變形，罐體及封頭内部進行了加強。

4

罐内設防波闆，鋼闆厚度4mm，防波闆與罐體連接牢固，連接處無明顯夾渣及氣孔現象。防波闆上部留通氣口，下部液流口能過人。

5

罐體法蘭與後封頭法蘭外圓直徑相同。與筒體焊接後**法蘭變形量，保證能均勻壓緊密封圈。接污槽允許組焊在筒體法蘭下半部。

6

吸污管和排液管全部采用無縫鋼管，壁厚不小于4mm, 吸污管和排液管為卡箍式連接，污水管路均采用鋁合金球閥，閥門有明顯啓閉标識；後排液管放在罐體後部，應與水平面向下成5到10度夾角，方向朝後；罐體舉升到**高度時後排液口前端與後防護不幹涉，吸液口高度與燈架構件不幹涉。

7

罐體上部抽氣出口應加裝防溢裝置。

8

圓柱形透明視窗安裝罐體前封頭上便于操作人員觀察的合适位置。罐體加裝液位報**裝置。

9

副車架與主車大梁連接用U型螺栓，安裝後螺紋應露出螺母3～5扣左右。
